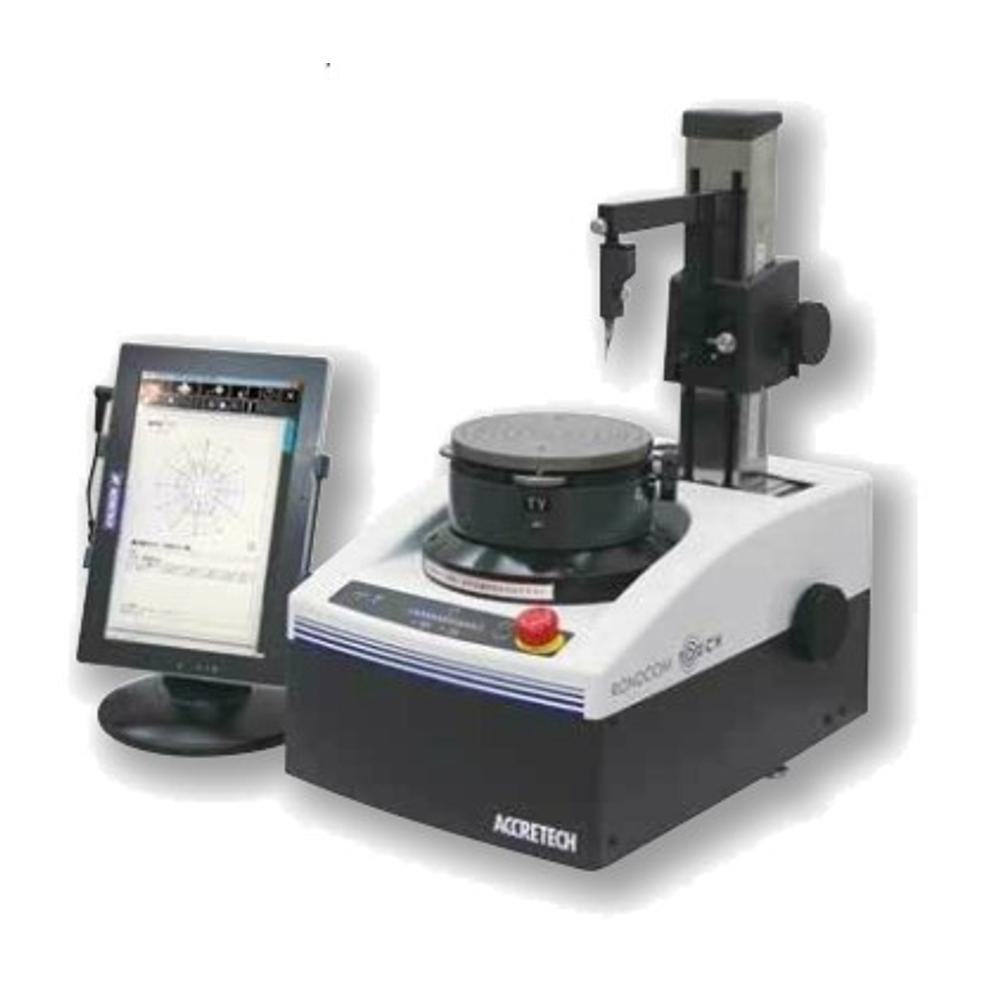

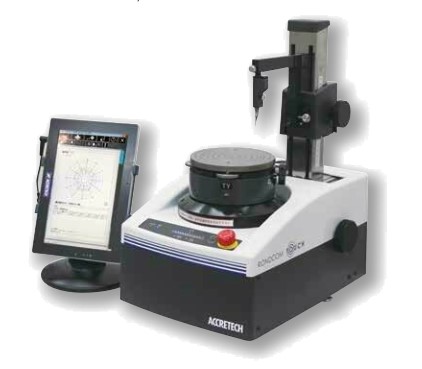

Borletti - Hordozható körmérő műszer d150 mm-ig
Leírás
Jellemzők:
- Kompakt kialakítás.
- Kis méret 0,13 m2.
- Könnyű kivitel csak 26 kg.
- Mozgatható oszlopkialakítás (szabadalom bejegyzés alatt).
- Egyszerű beállítás.
- Tablet PC windows-zal Bluetoothal.
- Könnyű kezelhetőség.
- A motoros hajtású légpárnás (pneumosztatikus) mérőasztal.
- Vezeték nélküli Bluetooth kommunikáció az alapkivitelnél (Vezetékes kommunikáció szintén elérhető).
- Minden szükséges ikon egy képernyőn.
- Beállítási asszisztens funkció (alapkivitelben).
- Fogaskerék-elemző funkció (alapkivitelnél). Ez a funkció automatikusan felismeri a fogaskerék fogak végeit és lehetővé teszi a kerekítéses elemzését, csak a foghegy felületének adatait felhasználva. (Mesterséges intelligencia AI kerekítés funkciója).
- Mérési metódus:
- Motoros pneumatikus munkaasztal
Paraméterek
| Mérési metódus | Motoros pneumatikus munkaasztal |
| Mérési Tartomány | |
| Max. mérési átmérő | φ 150 mm |
| Löket jobb / bal (Xtengely) | ± 80 mm (Kézi) |
| Löket fel / le (Z tengely) | 162 mm (Kézi) |
| Max. feltehető mdb átmérője | φ 240 mm |
| Max. mérési magasság | 160 mm |
| Forgási pontosság | |
| Sugárirány | JISB7451-1997 (0.04+6H/10,000) µm (H:Mérési magasság [mm]) |
| Tengelyirány | (0.04+6R/10,000) µm (R:Mérési sugár [mm]) |
| Forgási sebesség | 6/min rögzített |
| Forgó asztal | |
| Asztal átmérő | φ148 mm |
| Beállítási tartomány | |
| Központosítás | ±2 mm (Kézi) |
| Dőlés | ±1° (Kézi) |
| Max. terhelhetőség | 15 kg |
| Tapintó | |
| Mérési tartomány | ±400 µm |
| Mérési erő | 70 mN |
| Hegy gömbvégződéssel | φ1,6 mm gömb |
| Hegy hossza | 17 mm |
| Számítógép | Tablet PC (opcionális PC számítógép) |
| Operációs rendszer | Windows® |
| Kommunikáció | |
| Vezetékmentes | Bluetooth® |
| Vezetékes | USB 2.0 |
| Megjelenítés / Kijelző | Színes LCD TFT 10.1" méretű érintőképernyő |
| Interfész | USB 2.0 × 2 db |
| Szoftver | ACC Tee tablet verzió |
| Digitális szűrő | Gauss-szűrő, Fázis kompenzációs 2RC típusú szűrő, Spline, Robusto (Spline) |
| Cut-off érték – Forgásirány | |
| Aluláteresztő | 15, 50, 150, 500 csúcs/forgás a tartományban minden érték 15-től 500-ig csúcs/forgás |
| Sáváteresztő | 15-től 150-ig, 15-től 500 -ig csúcs/forgás |
| Nagyítás | 10-tól 200 k-ig (22 lépcsőben), Auto |
| Kör alakhelyessége alakhibák kiértékelésével | LSC (közép kör) |
| MZC (Minimális zóna metódusa) | |
| MCC (Min. körbeírható kör metódusa) | |
| NC (referencia nélkül) | |
| Mérési funkció – Forgásirány | Kör alakhelyesség, síklapúság, koncentrikusság, párhuzamosság, egytengelyűség, derékszögűség, merőlegesség, vastagsági eltérés, kifutás. |
| Elemzési folyamat alapfunkciója | Notch funkció (szögszint, kurzor), a profiljellemzők grafikonjának |
| megjelenítése (hordozó terület görbe, amplitúdó-eloszlási függvény, teljesítmény spektrum) fogaskerék-elemzés. | |
| Speciális funkció | Beállításhoz segédfunkció. Hibaelhárítási funkció. Biztonság jelszó által |
| Adatrögzítés rendszere | Színes nyomtató (opció) |
| Betáplálás | |
| Feszültség | Egyfázisú 100 - 240 V AC (50 / 60 Hz) |
| Energiafogyasztás | Max. 50 VA (kivéve tablet PC és nyomtató) |
| Levegő-ellátás | |
| Betápláló levegőnyomás | 0.3 MPa - 0.7 MPa |
| Működési levegőnyomás | 0.25 MPa |
| Levegőfogyasztás | 30 NL / min |
| Nyomásszabályozó helyzete | Mérőműszer hátlapján |
| Csatlakozás típusa | átmérő 8 mm tömlő gyorscsatlakozó |
